LoRaWAN기반 무선 진동 센서
WISE-2410
- LoRaWAN 무선 연결
- 내장 3축 가속도계 및 온도 센서
- 기내 총 8개 진동 특성 값 계산
- ISO 20816을 준수
- 배터리로 작동하는 IP66, 배선 설치 불필요
- -20 ~ 85 ℃의 넓은 온도 지원
- RED 인증
LoRaWAN 스마트 진동 센서효율적인 모터 관리 감독
진동 모니터링은 장비 운영과 유지보수에 있어 매우 중요합니다. WISE-2410은 LoRaWAN 무선 통신 기술을 기반으로 24시간 내내 지속적으로 장비의 진동을 감지할 수 있습니다. 또한 기계 진동 특정 모니터링 표준인 ISO 20816 기준을 충족하며 코딩과 알고리즘 구현 없이 즉각적으로 진동값을 진단합니다.
데이터 취득 및 측정
 |
3축 진동 검사 |
WISE-2410은 3축 복합 측정을 사용하여 진동을 감지하고 이러한 특성 값을 자동으로 전송합니다. |
 |
ISO 20816 기반의 유지 보수 관리 |
작업자는 WISE-2410을 통해 장비를 4종류로 분류(Small, Medium, Large, Large Soft)하며 진동상태를 4단계로 구분하여 확인 할 수 있습니다. 진통 특성 값을 기반으로 모터를 즉시 진단하고 예상치 못한 작동 오류 및 다운타임 에 대한 예방 관리가 가능합니다. |
무선 통신 기술

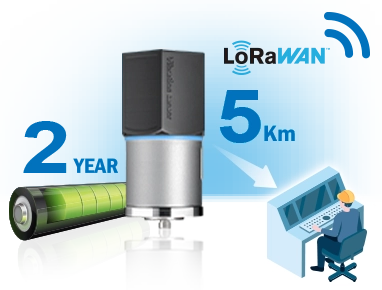

장거리 데이터 전송 & 저전력 소비
최대 5km까지 데이터 전송이 가능하며 배터리 수명은 2년입니다. 배터리 수명이 얼마 남지 않았다는 경고 알림 상태에서도 최대 3개월까지 전원 공급을 지속할 수 있습니다.
* 일정한 조건에서 작동하며 30분마다 데이터 패킷을 전송할 경우

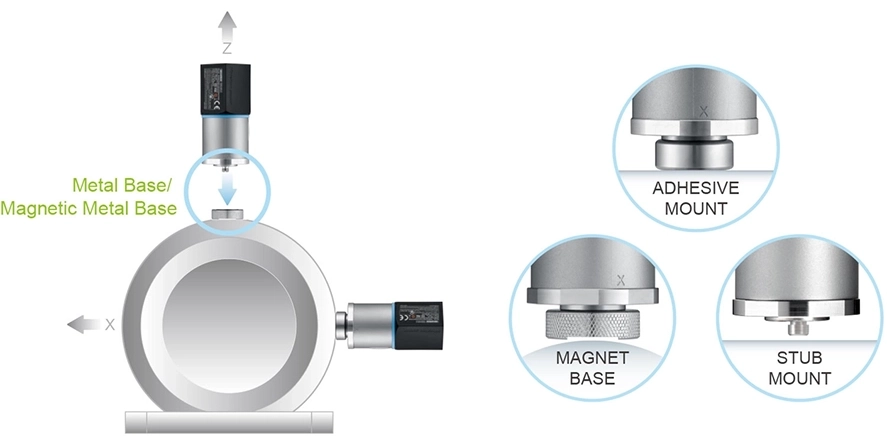

간편한 설치 및 사용
 |

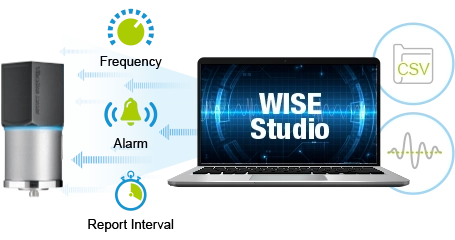

WISE 스튜디오를 통한 손쉬운 사용 |
번들 소프트웨어 WISE 스튜디오를 이용하여 데이터 전송 빈도, 리포트 간격, 경보 등에 대한 작업 파라미터를 간편하게 설정할 수 있습니다. |
 |
거친 환경에서도 안정성을 보장하는 산업용 내구성 |
WISE-2410은 -20℃ ~ 85℃의 광범위한 온도 범위에서 안정적인 작동을 지원하며 방진방수 IP66 등급의 산업용 설계를 갖추었습니다. |
애플리케이션
WISE-2410는 전통적인 인력에 의존한 검사를 대체하고 24시간 원격 모니터링 및 감지 시스템을 구현합니다.
ISO 20816 기반의 진단은 시스템 통합업체의 예지보전 애플리케이션 구현의 진입 장벽을 낮추고 신속하게 스마트 공장을 구축할 수 있도록 합니다.
워터펌프
송풍기 모터
산업용 압축기
컨베이어 모터
시스템 구조
제품사양
| 제품 종류 | WISE-2410-NB | WISE-2410-EB | |
|---|---|---|---|
| 무선 커뮤니케이션 | 표준 (기술) | LoRaWAN | LoRaWAN |
| 주파수 대역 | US 902~928 (MHz), AU 915~928 (MHz), AS 919~924 (MHz), TH 920~925 (MHz), JP 920~928 (MHz) | EU 863~870 (MHz), RU 864~870 (MHz) | |
| 환경 | IP등급 | IP66 | IP66 |
| 진동 센서 | 측정축 | X, Y, Z | X, Y, Z |
| 데이터 전송률 | 6600 Hz | 6600 Hz | |
| 주파수 범위 | 5 Hz~1,000 Hz | 5 Hz~1,000 Hz | |
| 진폭 범위 | ±2 g, ±4 g, ±8 g, ±16 g | ±2 g, ±4 g, ±8 g, ±16 g | |
| 정확도 | 5 Hz~1000 Hz (5%) | 5 Hz~1000 Hz (5%) | |

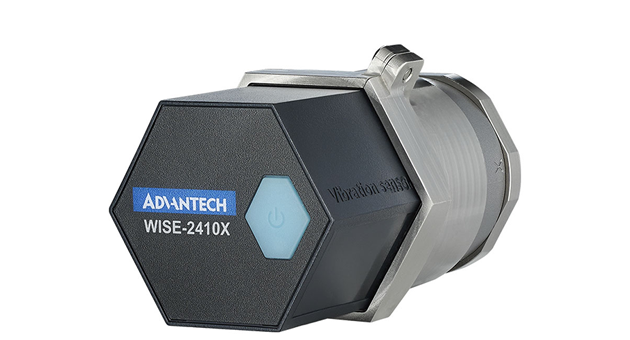

WISE-2410X (방폭형)
- LoRaWAN 무선 연결
- 내장 3축 가속도계 및 온도 센서
- 온보드 컴퓨팅.VRMS, ARMS, 피크, 변위, 첨도, 파고율, 왜도 및 표준 편차 값을 애플리케이션에 직접 전송
- 배터리 전원 및 원격 구성 설정 지원, 배선 설치 필요 없음
- WISE Studio 유틸리티의 사용자 친화적인 인터페이스를 통한 간편한 설정
- 아이엑스 존 2, 존 21, ATEX2 준수
- ISO 10816-3을 준수
- 0 ~ 70° C의 넓은 온도 지원
- IP65 인클로저 디자인
데이터시트 다운로드
제품사양
| 제품 종류 | WISE-2410X-A02NA | WISE-2410X-A02EA | WISE-2410X-E21NA | |
|---|---|---|---|---|
| 무선 커뮤니케이션 | 표준 (기술) | LoRaWAN | LoRaWAN | LoRaWAN |
| 주파수 대역 | US 902~928 (MHz), AU 915~928 (MHz), AS 919~924 (MHz), TH 920~925 (MHz), JP 920~928 (MHz) | EU 863~870 (MHz), RU 864~870 (MHz) | S 902~928 (MHz), AU 915~928 (MHz), AS 919~924 (MHz), TH 920~925 (MHz), JP 920~928 (MHz) | |
| 환경 | IP등급 | IP65 | IP65 | IP65 |
| 진동 센서 | 측정축 | X, Y, Z | X, Y, Z | X, Y, Z |
| 데이터 전송률 | 6600 Hz | 6600 Hz | 6600 Hz | |
| 주파수 범위 | 5 Hz~1,000 Hz | 5 Hz~1,000 Hz | 5 Hz~1,000 Hz | |
| 진폭 범위 | ±2 g, ±4 g, ±8 g, ±16 g | ±2 g, ±4 g, ±8 g, ±16 g | ±2 g, ±4 g, ±8 g, ±16 g | |
| 정확도 | 5 Hz~1000 Hz (5%) | 5 Hz~1000 Hz (5%) | 5 Hz~1000 Hz (5%) | |

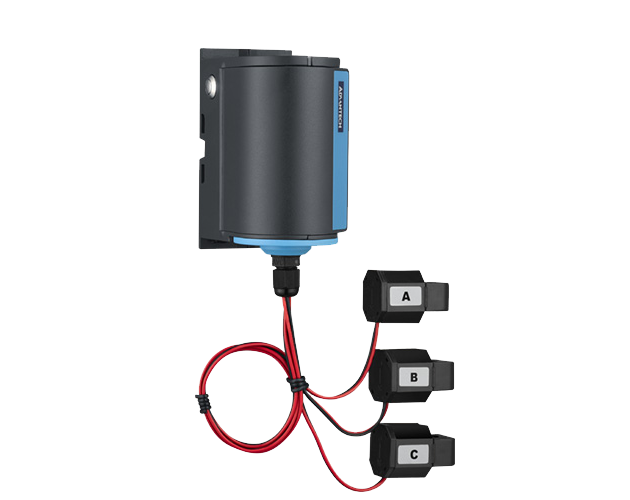

LoRaWAN기반 무선 전류 센서
EVA-2210
제품사양
제품 종류
EVA-2210-EA
EVA-2210-NA
EVA-2210-TA
EVA-2210-ZA
무선 커뮤니케이션
표준 (기술)
LoRaWAN
LoRaWAN
LoRaWAN
LoRaWAN
환경
작동 온도
-20~55 °C (-4~131 °F)
-20~55 °C (-4~131 °F)
-20~55 °C (-4~131 °F)
-20~55 °C (-4~131 °F)
하드웨어
전원 입력
2 x 3.6 V AA Battery
2 x 3.6 V AA Battery
2 x 3.6 V AA Battery
2 x 3.6 V AA Battery
전류 트랜스포머
측정 범위
100 mA~75 A
100 mA~75 A
100 mA~75 A
100 mA~75 A
작동 온도
-40~85 °C (-40~185 °F)
-40~85 °C (-40~185 °F)
-40~85 °C (-40~185 °F)
-40~85 °C (-40~185 °F)
제품사양
| 제품 종류 | EVA-2210-EA | EVA-2210-NA | EVA-2210-TA | EVA-2210-ZA | |
|---|---|---|---|---|---|
| 무선 커뮤니케이션 | 표준 (기술) | LoRaWAN | LoRaWAN | LoRaWAN | LoRaWAN |
| 환경 | 작동 온도 | -20~55 °C (-4~131 °F) | -20~55 °C (-4~131 °F) | -20~55 °C (-4~131 °F) | -20~55 °C (-4~131 °F) |
| 하드웨어 | 전원 입력 | 2 x 3.6 V AA Battery | 2 x 3.6 V AA Battery | 2 x 3.6 V AA Battery | 2 x 3.6 V AA Battery |
| 전류 트랜스포머 | 측정 범위 | 100 mA~75 A | 100 mA~75 A | 100 mA~75 A | 100 mA~75 A |
| 작동 온도 | -40~85 °C (-40~185 °F) | -40~85 °C (-40~185 °F) | -40~85 °C (-40~185 °F) | -40~85 °C (-40~185 °F) | |
산업용 LoRa/LoRaWAN 무선 I/O 모듈
WISE-6610 V2
- 최신 Semtech SX1302 게이트웨이 칩셋 솔루션, 패킷 처리 속도 두 배 증가
- 개인 및 공공 시스템 응용을 위한 임베디드 LoRaWAN 네트워크 서버
- Actility, The Things Network, Chirpstack, AWS 등 여러 네트워크 서버와 호환됨
- Modbus/TCP, MQTT, BacNet, OPCUA 프로토콜 지원
- 내장형 Node-Red, LoRaWAN 네트워크 서버 및 Edgelink 소프트웨어 패키지
- 글로벌 LoRaWAN 주파수 계획
- DIN 레일 및 벽면 장착 디자인
- 백홀 4G (추가 어댑터 사용)
데이터시트 다운로드
제품사양
| 제품 종류 | WISE-6610-NB | WISE-6610-EB | WISE-6610-JB | WISE-6610-TB | WISE-6610-EL-EB | WISE-6610-EL-NB | WISE-6610-EL-JB | WISE-6610-EL-TB | |
|---|---|---|---|---|---|---|---|---|---|
| 무선 커뮤니케이션 | 표준 (기술) | LoRaWAN | LoRaWAN | LoRaWAN | LoRaWAN | LoRaWAN | LoRaWAN | LoRaWAN | LoRaWAN |
| 하드웨어 | LAN | 2 x 10/100 Mbps | 2 x 10/100 Mbps | 2 x 10/100 Mbps | 2 x 10/100 Mbps | 2 x 10/100 Mbps | 2 x 10/100 Mbps | 2 x 10/100 Mbps | 2 x 10/100 Mbps |
| 전력 요구 사항 | 10~30 VDC | 10~30 VDC | 10~30 VDC | 10~30 VDC | 10~30 VDC | 10~30 VDC | 10~30 VDC | 10~30 VDC | |
| 환경 | 작동 온도 | -40~75 °C (-40~167 °F) | -40~75 °C (-40~167 °F) | -40~75 °C (-40~167 °F) | -40~75 °C (-40~167 °F) | -40~75 °C (-40~167 °F) | -40~75 °C (-40~167 °F) | -40~75 °C (-40~167 °F) | -40~75 °C (-40~167 °F) |
| 보관 온도 | -40~85 °C (-40~185 °F) | -40~85 °C (-40~185 °F) | -40~85 °C (-40~185 °F) | -40~85 °C (-40~185 °F) | -40~85 °C (-40~185 °F) | -40~85 °C (-40~185 °F) | -40~85 °C (-40~185 °F) | -40~85 °C (-40~185 °F) | |
